Kaj so orodja za podzemno namestitev kablov in kako izboljšajo učinkovitost projekta?

Povzetek

Podzemna električna in komunikacijska omrežja se hitro širijo, saj si mesta prizadevajo za varnejšo, zanesljivejšo in vizualno čistejšo infrastrukturo. V središču te preobrazbe soOrodja za podzemno polaganje kablov, ki določajo ne le hitrost gradnje, ampak tudi varnost, dolgo življenjsko dobo kabla in dolgoročno delovanje sistema. Ta članek raziskuje celoten ekosistem orodij za podzemno polaganje kablov, vključno z različicami, razširjenimi s ključnimi besedami, kot so orodja za podzemno vlečenje kablov, oprema za polaganje kablov, sistemi drogov za kanale, vitli, valji in naprave za nadzor napetosti. Na podlagi industrijskih praks in inženirske logike razlagamo, kako ta orodja delujejo, kje se uporabljajo in kako jih odgovorno izbrati v skladu s sodobnimi standardi EEAT. Razprava temelji na strokovnih izkušnjah iz proizvodnjeNingbo Lingkai Electric Power Equipment Co., Ltd.in se osredotoča na praktično vrednost in ne na promocijske trditve.

Kazalo

• Razumevanje orodij za podzemno namestitev kablov
• Zakaj podzemna namestitev zahteva specializirano opremo
• Razložene razširjene ključne besede in kategorije orodij
• Glavne vrste orodij za podzemno namestitev kablov
• Kako ta orodja izboljšajo varnost in celovitost kabla
• Izbirna merila za različne projektne scenarije
• Primerjalna tabela pogostih orodij za namestitev
• Industrijske aplikacije in primeri uporabe
• Premisleki EEAT pri izdelavi in ​​uporabi orodja
• Pogosto zastavljena vprašanja
• Zaključek in naslednji koraki

Razumevanje orodij za podzemno namestitev kablov

Orodja za podzemno polaganje kablov se nanašajo na specializirano skupino mehanskih in hidravličnih naprav, namenjenih vodenju, vlečenju, zaščiti in napenjanju električnih ali komunikacijskih kablov, nameščenih pod tlemi. Za razliko od orodij za napenjanje nad glavo podzemni sistemi delujejo v zaprtih okoljih, kot so kanali, vodi, jarki in predori.

Ta orodja so zasnovana za upravljanje trenja, upogibnega radija, natezne napetosti in natančnosti poravnave. Nepravilno orodje lahko povzroči poškodbe kabelskega ovoja, okvaro izolacije ali prezgodnje staranje, zaradi česar je izbira orodja kritična inženirska odločitev in ne logistična naknadna premislek.

Zakaj podzemna namestitev zahteva specializirano opremo

Namestitev kablov pod zemljo prinaša izzive, ki jih pri nadzemnih sistemih ni. Ti vključujejo nevidne poti usmerjanja, višje koeficiente trenja, omejene dostopne točke in strožje varnostne zahteve. Orodja za podzemno polaganje kablov so zasnovana posebej za reševanje teh težav.

• Zmanjšana vidljivost in omejene možnosti popravkov po začetku namestitve
• Večja mehanska obremenitev zaradi trenja in upogibov v kanalih
• Večja nevarnost poškodb kabla zaradi toplote in vlage
• Strožji varnostni in okoljski predpisi

Razložene razširjene ključne besede in kategorije orodij

Za popolno razumevanje obsega orodij za podzemno namestitev kablov je koristno razširiti terminologijo, ki se običajno uporablja v industriji. Te različice pogosto opisujejo funkcijo in ne popolnoma ločenih izdelkov.

• Orodja za podzemno vlečenje kablov
• Oprema za polaganje kablov za podzemne sisteme
• Kabelski vitli in vlečni stroji
• Sistemi palic za kanale in cevi
• Kabelski valji za vstop v jarek in kanal
• Naprave za nadzor in nadzor napetosti

Glavne vrste orodij za podzemno namestitev kablov

• Kabelski vitli– Zagotovite nadzorovano vlečno silo za namestitve na dolge razdalje
• Duct Rodders– Uporablja se za vodenje vodilnih vodov skozi cevi pred vlečenjem kabla

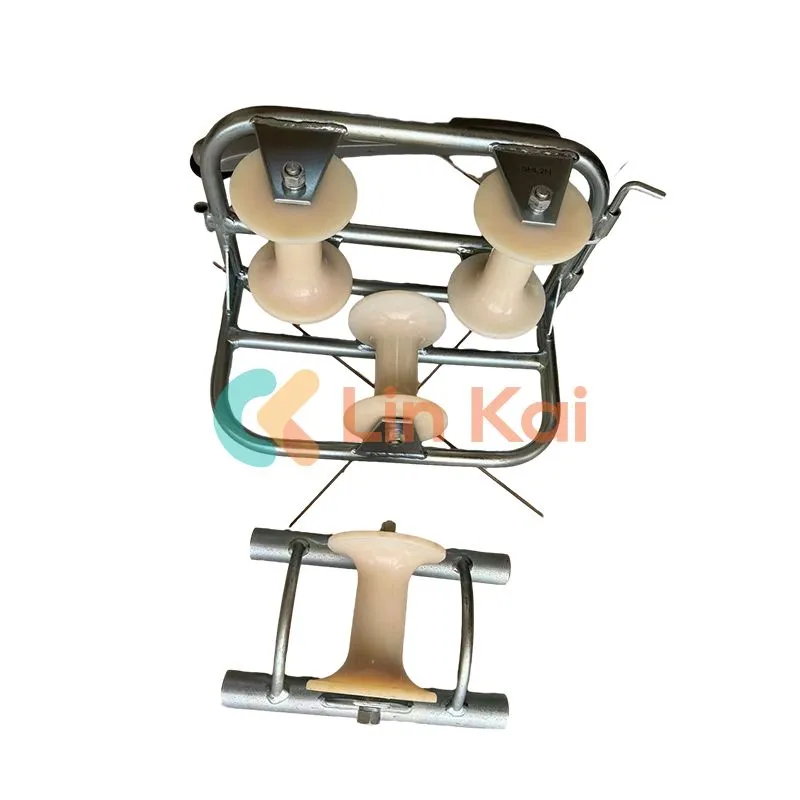

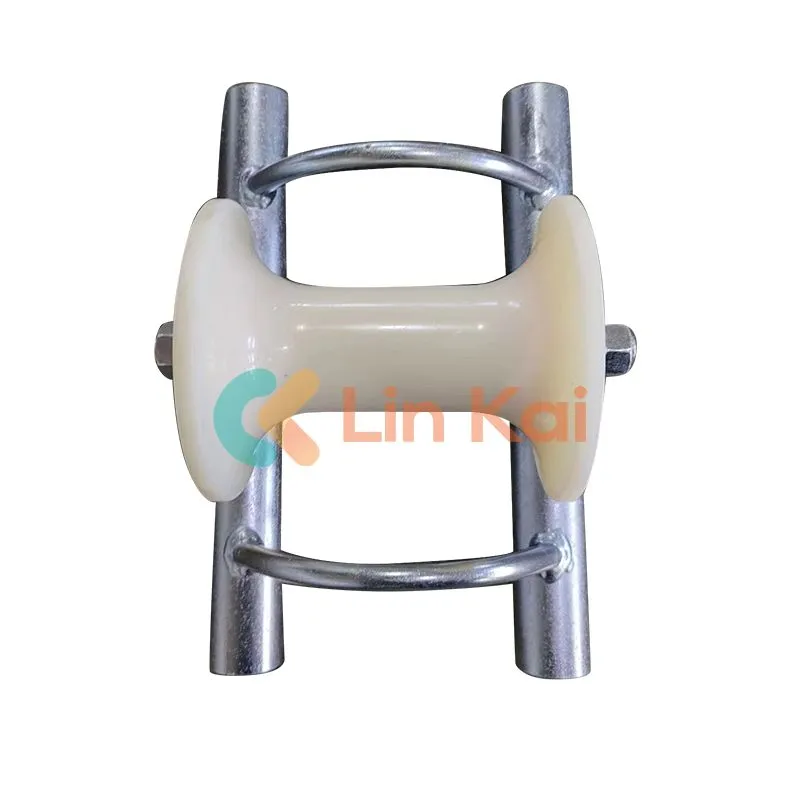

• Kabelski valji– Zmanjšajte trenje in zaščitite kabelske ovoje na vstopnih in izstopnih točkah
• Vlečni prijemi– Med napetimi potegi enakomerno pritrdite kable
• Merilniki napetosti– Spremljajte vlečno silo, da preprečite prekoračitev omejitev kabla

Kako ta orodja izboljšajo varnost in celovitost kabla

• Nižje ročno rokovanje zmanjša tveganje poškodb
• Nadzorovana napetost preprečuje raztezanje prevodnika
• Optimiziran radij upogiba ščiti izolacijske plasti
• Zmanjšano trenje zmanjša kopičenje toplote med vlečenjem

Izbirna merila za različne projektne scenarije

• Premer in teža kabla
• Dolžina poti in število ovinkov
• Material kanala in stanje notranje površine
• Omejitve namestitve v mestih in na podeželju

Primerjalna tabela pogostih orodij za namestitev

Industrijske aplikacije in primeri uporabe

• Mestna elektrodistribucijska omrežja
• Priključki na omrežje obnovljivih virov energije
• Infrastruktura industrijskih obratov
• Telekomunikacijski in optični sistemi

Premisleki EEAT pri izdelavi in ​​uporabi orodja

Z vidika EEAT morajo biti orodja za podzemno namestitev kablov podprta s preverljivim strokovnim znanjem, preglednimi proizvodnimi procesi in dokazano učinkovitostjo na terenu. Proizvajalci kot nprNingbo Lingkai Electric Power Equipment Co., Ltd.uskladite zasnovo izdelka z mednarodnimi standardi namestitve in inženirskimi zahtevami v resničnem svetu.

Pogosto zastavljena vprašanja

Kaj določa pravo vlečno silo za podzemne kable?

Vlečna sila je odvisna od teže kabla, dolžine kanala, koeficienta trenja ter števila in polmera krivin. V praksi monterji uporabljajo spremljanje napetosti in izračuni poti za ohranjanje vlečenja bremen v dovoljenih mejah proizvajalca kabla.

Kako izberem med vitlom z bobnom in bobnastim vitlom?

Če potrebujete neprekinjeno vlečenje z dobrim nadzorom in zmožnostjo upravljanja dolgih vlečenj z vrvno zanko, je pogosto prednostni vitel s strešnikom sistem. Bobnasti vitli so pogosti, ko želite, da je vlečna vrvica shranjena na samem bobnu. Vaša odločitev mora upoštevati postavitev mesta, dolžino izvleka, potrebe vodstva in kako nameravate nadzorovati napetost.

Ali res potrebujem vodnik za kanale ali lahko preprosto lovim vrvico skozi cev?

Pri kratkih, čistih in ravnih kanalih bi morda deloval ročni ribolov z vrvico. Toda cevni droger (sistem za cevne palice) je veliko bolj zanesljiv dlje časa proge, starejše kanale ali poti z več ovinki. Zmanjšuje število poskusov in napak, skrajša delovni čas in pomaga preprečiti škodo, ki jo povzroči improvizirano vlečenje.

Kakšna je razlika med ročaji za vlečenje kabla, mrežastimi nogavicami in vrtljivimi konektorji?

Vlečna držala (mrežaste nogavice) porazdelijo obremenitev na daljši del kabelskega plašča, da se zmanjša lokalizirana obremenitev. Vrtljivi priključki se nahajajo med vlečno vrv in oprijem za zmanjšanje zvijanja, kar je pomembno pri vlečenju skozi ovinke ali ko se vrv lahko vrti. Če se uporabljajo skupaj, lahko zaščitijo tako celovitost kabla kot kakovost namestitve.

Kako lahko kabelski valji preprečijo poškodbe kabla na vstopnih točkah kanala?

Vstopne točke so območja z visokim tveganjem, ker kabel prehaja iz prostega prostora v zaprt kanal. Valji gladko vodijo kabel, zmanjšajo plašč odrgnine in ohranite varnejši radij upogiba. To je še posebej pomembno pri težkih SN/VN kablih ali ko trasa zavije takoj po vstopu.

Kdaj naj uporabim lubrikant in katera vrsta je primerna?

Mazivo se običajno uporablja, ko se pričakuje veliko trenje: dolgi kanali, večkratni zavoji, groba notranjost vodov ali večji premeri kablov. Uporabite vlečno mazivo, odobreno za kabel, ki je združljivo z materialom plašča vašega kabla in lokalnimi okoljskimi zahtevami. Izogibajte se "generičnim" mazivom, ki lahko poškoduje jakne ali pusti ostanke.

Kako ocenim trenje in napetost, preden se začne vleka?

Ocena pred vlečenjem običajno vključuje načrtovanje poti, štetje krivin, pregled vodov in metodo ocenjevanja napetosti (pogosto temelji na teži kabla, predpostavke o trenju in množitelji upogibov). Za potege z večjim tveganjem lahko ekipe združijo te ocene z merjenjem napetosti v realnem času med namestitvijo za potrditev predpostavk in preprečevanje preobremenitve.

Katera orodja pomagajo ohraniti najmanjši radij upogibanja med namestitvijo?

Radij upogibanja je zaščiten s pravilno izbiro valjev, kotnimi valji, kjer pride do spremembe smeri, in nadzorovanimi metodami vlečenja, ki preprečujejo nenadne kreteni. Pri občutljivih kablih lahko inštalaterji dodajo vodila za polmere ali uporabijo snope, namenjene ohranjanju večjih radijev, s čimer zmanjšajo tveganje notranjega vodnika in poškodbe izolacije.

Kako vem, ali je kanal čist, preden potegnem kabel?

Običajni koraki vključujejo zatikanje kanala, vlečenje trna (za potrditev notranje zračnosti) in uporabo preskusne vlečne vrvi. V zahtevnih okoljih lahko ekipe uporabite orodja za inšpekcijo kanalov, kot so vodne kamere. Zgodnje preverjanje stanja kanala je eden najpreprostejših načinov za preprečevanje zaustavitev na sredini vlečenja in poškodb kabla.

Kaj je "pilotna linija" in zakaj je pomembna?

Pilotna vrvica je začetna lahka vrvica, nameščena skozi kanal, da vzpostavi pot za močnejše vlečne vrvi in ​​na koncu sam kabel. Dobro nastavljeno pilotska linija zmanjšuje negotovost namestitve, omogoča postopno vlečenje v moči in pomaga ohranjati končno vlečenje kabla nadzorovano in predvidljivo.

Kako lahko zmanjšam tveganje zvijanja kabla ali "zavijanja" med vlečenjem?

Tveganje zvijanja se zmanjša z uporabo vrtljivih konektorjev, ohranjanjem poravnane vlečne vrvi, pravilnim upravljanjem izplačila in preprečevanjem vrtenja vrvi. Kontrolirano vlečenje pomembna je tudi hitrost. Če se zvijanje ne upošteva, se lahko prevede v notranji stres in morebitne dolgoročne težave pri delovanju.

Katera orodja za podzemno polaganje kablov so najpomembnejša za potege na dolge razdalje?

Za delo na dolge razdalje osrednji sistem običajno vključuje pravilno dimenzioniran vitel, umerjen nadzor napetosti, visokokakovostno vlečno vrv, pravilne ročaje in zasuke, in orodja za obvladovanje trenja, kot so valji in mazivo. Številni projekti imajo tudi koristi od praks načrtovanja poti in postopnih vlečenj, da se obremenitve ohranijo v varnih mejah.

Kakšno dokumentacijo mora zagotoviti ugleden dobavitelj orodja?

Poiščite jasne specifikacije (nazivne obremenitve, materiali, mere), navodila za uporabo, navodila za vzdrževanje in informacije o zagotavljanju kakovosti. Proizvajalci kot nprNingbo Lingkai Electric Power Equipment Co., Ltd.običajno podpirajo orodja s tehnično dokumentacijo, ki izvajalcem pomagajo pri izbiri in odgovorni uporabi opreme, ki se dobro ujema s pričakovanji EEAT glede preglednosti in strokovnega znanja.

Kako vzdržujem orodja za podzemno namestitev kablov, da podaljšam življenjsko dobo?

Osnovno vzdrževanje vključuje čiščenje po uporabi (zlasti ostankov maziva), preverjanje gladkega vrtenja valjev, pregled prijemov za zlomljene niti, preverjanje vitla sestavnih delov in zavornih sistemov ter shranjevanja orodja na suhem, da se prepreči korozija. Rutinski pregledi prav tako zmanjšajo tveganje okvare pri operacijah z visoko obremenitvijo.

Ali je mogoče ponovno varno uporabiti vlečne vrvi in ​​prijeme?

Pogosto da, vendar šele po pregledu. Vrvi je treba preveriti glede odrgnin, sploščenih delov, kontaminacije ali zlomljenih vlaken. Ročaje je treba pregledati glede poškodb in natančnost prileganja. Politike ponovne uporabe morajo upoštevati smernice proizvajalca in varnostne protokole na delovišču, zlasti pri vlečenju težjih ali visokonapetostnih kablov.

Zaključek in naslednji koraki

Orodja za podzemno polaganje kablov so bistvena za sodobne infrastrukturne projekte, saj vplivajo na učinkovitost, varnost in dolgoročno zanesljivost. Izbira pravih orodij in partnerjev bistveno zmanjša operativno tveganje.

Če ocenjujete opremo za podzemne kabelske projekte ali potrebujete prilagojena tehnična navodila,kontaktirajte nasza razpravo o rešitvah, zasnovanih za dejanske pogoje namestitve.
