Kako lahko orodja za vlečenje električnega kabla skrajšajo čas namestitve, ne da bi poškodovali kabel?

Oris in obljuba bralca

S čim boste odšli

• Preprost angleški zemljevid kategorij orodij in kaj vsako dejansko popravi na mestu.
• Tabelo odločitev, ki jo lahko kopirate v interni nakupovalni kontrolni seznam.
• Ponovljiv potek dela (pred vlečenjem → vlečenjem → naknadnim vlečenjem), ki zmanjšuje trenje in predelavo.
• Na kupca osredotočene opombe za primerjavo dobaviteljev, ki presegajo »najnižjo ceno«.

Najpogostejše bolečine pri vlečenju kabla

Na papirju je vlečenje kabla »samo vleka«. V resnici gre za sistemsko težavo: geometrija poti, stanje površine, teža kabla, mazanje, nadzor napetosti in disciplina rokovanja sta skupaj. Tukaj so boleče točke, ki se pokažejo tako pri majhnih potegih kanalov kot pri namestitvi velikih jarkov.

1) Torne konice, ki zavirajo poteg

Trenje ni enakomerno. Ima konice na ovinkih, odmikih, prehodih kanalov in grobih vstopnih točkah. Če teh konic ne obvladate, jih dobite zastoji, pregrevanje na kontaktnih točkah ali "junaški potegi", ki presegajo varno napetost.

2) Odrgnine na plašču kabla in poškodbe izolacije

Poškodbe pogosto izvirajo iz osnov: ostri robovi na ustih kanalov, vlečenje po grobih osnovah jarkov, valji, postavljeni preveč narazen ali vlečne glave, ki niso pravilno dimenzionirane in poravnane.

3) Kršitve polmera upogiba v vogalih in jaških

Tudi ko posadka misli, da je "šla počasi", lahko slaba nastavitev v ovinkih povzroči tesne ovinke. To lahko skrajša življenjsko dobo kabla in povzroči prihodnje napake.

4) Nenadzorovana napetost in zvijanje

Zvijanje lahko obremeni prevodnike in povzroči težave pri ravnanju v smeri toka. Slaba kontrola napetosti prav tako poveča tveganje za posadke in opremo. Tukaj je pomembna prava vlečna linija, vrtilci in napenjanje.

5) Izguba produktivnosti zaradi orodja poskusov in napak

Če posadka prispe z »večinoma pravimi stvarmi«, bodo porabili čas za improvizacijo – pogosto z rezultati, ki so danes videti v redu, pozneje pa neuspešni. Načrtovani nabor orodij je običajno cenejši od enkratnega ponovnega vlečenja.

Skupine orodij, ki rešujejo tiste boleče točke

Močan nabor orodij pokriva tri naloge:vodnik(nadzor poti in ovinka),potegni(zagotavljajo varno vleko), inzaščititi(preprečuje obrabo, zmečkanino in zvijanje). Spodaj so jedraOrodja za vlečenje električnih kablovskupine in kako se preslikavajo v probleme iz resničnega sveta.

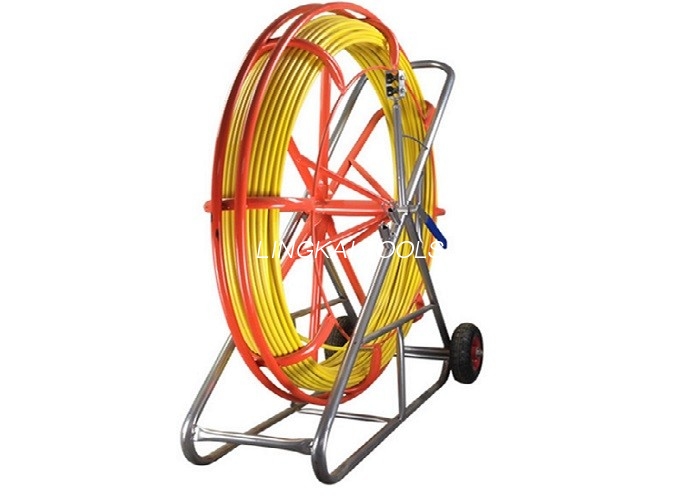

A) Paličarji in sistemi za ribe

• Kaj počnejo:Vzpostavite pilotno pot skozi vod/vode, da boste lahko vlekli vrv/vrvico, ne da bi poškodovali kabel.
• Kaj popravijo:Izguba časa na "kako naj prebijemo črto skozi?" in okvare pilotske linije v dolgih vožnjah.
• Kaj iskati:Pravilen premer palice za togost, zavorni sistem za nadzorovano izplačilo in okvir, ki je stabilen med potiskom/vlečenjem.

B) Ravni valji in rolni valji

• Kaj počnejo:Dvignite in usmerite kabel od tal, da zmanjšate trenje in zaščitite plašč.
• Kaj popravijo:Poškodbe zaradi vlečenja, zatikanja in neenakomerna vlečna sila čez pot.
• Kaj iskati:Nazivna obremenitev, zasnova ležajev in razmik med valji ustrezajo teži kabla in pogojem poti.

C) Kotni valji, valji za jašek/glavo jaška in zaščita pred vstopom

• Kaj počnejo:Kontrolirajte polmer krivine na vogalih in zaščitite kabel na vstopnih/izstopnih točkah.
• Kaj popravijo:Kršitve upogibov, zmečkani plašči na robovih in torne konice na vogalih.
• Kaj iskati:Gladke površine valjev, stabilni okvirji in enostavno sidranje/pozicioniranje.

D) Držala za kable (vlečenje nogavic) in vlečne glave

• Kaj počnejo:Enakomerno prenesite vlečno silo na kabel (ali na vlečno oko/glavo), kar zmanjša lokalno napetost.
• Kaj popravijo:Zdrs, poškodbe vodnika zaradi improviziranih vozlov in nevarne vlečne povezave.
• Kaj iskati:Pravilen obseg oprijema, kakovost mreže, varna pritrditev in združljivost z vrtljivimi nastavki.

E) Vrtljive naprave, rešitve proti zvijanju in upravljanje vlečne vrvi

• Kaj počnejo:Zmanjšajte prenos zasuka in ohranite vlečni sistem poravnan.
• Kaj popravijo:Zvijanje, pregibi in nestabilni vleki.
• Kaj iskati:Nosilnost, ki ustreza sistemu in gladko vrtenje pod napetostjo.

F) Vitli, vlečne naprave, strehe in potisni/vlečni stroji

• Kaj počnejo:Zagotovite nadzorovan oprijem, zlasti pri daljših ali težjih vlekah.
• Kaj popravijo:Omejitve ročnega vlečenja, nedosledna napetost in napake zaradi utrujenosti.
• Kaj iskati:Nadzor hitrosti proge, zaviranje, združljivost z merjenjem/nadzorom napetosti in varno sidranje.

G) Orodja »podpore«, ki tiho preprečujejo katastrofe

• Stojala za kabelske bobne/ravnanje z koluti:Preprečuje težave z vlečenjem, "pobegom" bobna in stranskim nalaganjem.
• Merilna orodja:Pomaga pri potrditvi dolžine poti ter načrtovanju razmika med valji in odriva.
• Strategija mazanja:Ni »orodje« v kovinskem smislu, je pa eden največjih zmanjševalnikov trenja, ki ga lahko nadzorujete.

Tabela hitre izbire

Uporabite to kot hiter filter pri ujemanjuOrodja za vlečenje električnih kablovna pogoje dela. (Nasvet: če niste prepričani, dajte prednost zaščiti in nadzoru trenja – ti dve najbolj zmanjšata predelavo.)

Praktični delovni potek vlečenja kabla

Nakup orodja se izplača le, če je potek dela discipliniran. Tukaj je terenom prijazno zaporedje, ki ga lahko standardizirate med ekipami.

1. korak: Načrtovanje pred vlečenjem (10–20 minut, ki prihranijo ure)

• Pregled poti:Preštejte ovinke, prepoznajte ozke ovinke in potrdite vstopne/izstopne točke.
• Preverjanje podatkov kabla:Potrdite zunanji premer, najmanjši radij upogiba in način vlečenja (prijem proti vlečni glavi).
• Načrt valja:Odločite se za vrsto valja in razmik; dodajte valje v kotu/jami, kjer so pričakovani konici trenja.
• Strategija pilotne linije:Izberite pristop s palico/ribami, nato pa po potrebi nadgradite na vlečno vrv/vrvico.
• Zaščitni načrt:Ugotovite vse ostre robove, grobe podlage jarkov ali prehode, ki potrebujejo varovala ali vstopne rokave.

2. korak: Nastavitev, ki preprečuje poškodbe kabla

• Najprej namestite zaščito pred vstopom:Ne "potegni enkrat in boš videl." Zaščitite robove, preden se jih kabel dotakne.
• Premišljeno postavite valje:Premalo valjev poveča upor; preveč slabo nameščenih valjev poveča točke oprijema.
• Ohranite poravnavo naravnost pri vitlu/vlečenju:Neusklajenost poveča stransko obremenitev in zasuk.
• Uporabite ustrezne prijeme in povezave:Izogibajte se improviziranim kravatam, ki koncentrirajo stres.

3. korak: Izvedite poteg z nadzorovano napetostjo

1. Začni počasi:Pustite, da se kabel "usede" v pot valja, preden povečate hitrost.
2. Ogled kotičkov:Postavite člana posadke na vsako lokacijo z visokim tveganjem za spremljanje upogiba in trenja.
3. Ohranjajte komunikacijo:Preprost protokol stop/slow/go preprečuje nesporazume pod hrupom in pritiskom.
4. Ustavite se, če opazite poškodbe jakne:Premor zdaj je cenejši kot napaka pozneje.

4. korak: Preverjanja po vleku, ki zmanjšajo število povratnih klicev

• Vizualni pregled:Preverite stanje plašča na vogalih, vstopih in znanih grobih segmentih.
• Potrdite usmerjanje:Prepričajte se, da je kabel pravilno nameščen in da ni nenamerno stisnjen.
• Dokumentirajte nastavitev:Fotografije postavitve valjev in zaščite pred vstopom pomagajo ponoviti, kar je delovalo.

Nadzor varnosti in kakovosti, ki preprečuje predelavo

Najvarnejša delovna mesta so običajno najbolj kakovostna delovna mesta, ker sta oba odvisna od predvidljivosti in nadzorovanih sil. Tukaj so praktični krmilniki, ki se prilegajo vsakodnevnim operacijam, ne da bi upočasnili posadko.

Kontrola 1: preverjanje ocene »Najšibkejši člen«.

Vsak vlečni sistem ima najšibkejšo ocenjeno komponento (oprijem, nihalo, vrv, valj, sidrišče). Ta komponenta določa vašo varno mejo. Nakup od dobavitelja, ki zagotavlja jasne ocene, zmanjša ugibanja.

Kontrola 2: Kotna disciplina

Vogali so kraji, kjer trčijo trenje, radij upogiba in zaščita kabla. Če so proračuni omejeni, najprej investirajte v kotne rešitve. Tu se stabilni, ustrezno ocenjeni valji hitro povrnejo.

Kontrola 3: zaznavanje inducirane napetosti (kadar je primerno)

V nekaterih okoljih z napeljavami in vrvicami je inducirana elektrika lahko resna nevarnost. Uporabite lahko posebne ozemljitvene bloke kot del operativnega načrta, kadar to zahteva delovna metoda – vedno upoštevajte varnostna pravila in standarde vašega mesta.

Opombe o javnem naročilu za kupce

Če kupujeteOrodja za vlečenje električnih kablovza inženirsko ekipo, tukaj je opisano, kako oceniti možnosti uporabe merila, ki so pomembna na tem področju – ne le v katalogu.

Zahtevajte informacije, ki zmanjšujejo tveganje

• Nazivna obremenitev in obseg uporabe:"Za kaj je namenjen in kje se ne sme uporabljati?"
• Podrobnosti o materialu in ležaju:Material valja vpliva na zaščito kabla; zasnova ležaja vpliva na trenje in dolgo življenjsko dobo.
• Možnosti konfiguracije:Namestitve ravne črte v primerjavi z vogalom ali vdolbino ne bi smele biti "enake velikosti za vse".
• Dobavljivost rezervnih delov:Posebej za valje, okvirje in gibljive sklope.
• Embalaža za izvozno logistiko:Preprečuje poškodbe, preden orodje sploh pride na mesto.

Kupite "sistem", ne samo orodje

Najuspešnejše postavitve so ujemajoči se kompleti: duct rodder → pilot line → vlečna vrv → vrtenje → prijem → valji (ravno + vogal + vstop). Če vam lahko dobavitelj pomaga določiti celoten komplet za vaše običajne profile delovnih mest, boste zmanjšali neusklajenost in improvizacijo na kraju samem.

Kjer se prilega specializirani proizvajalec

Če vaši projekti vključujejo ponavljajoče se podzemne namestitve, usmerjanje jarkov ali ravnanje s kabli, povezano z gradnjo vodov, se lahko splača sodelovati z proizvajalec, ki pokriva več kategorij orodij - ker je združljivost in ocene lažje upravljati v celotnem sistemu.

npr.Ningbo Lingkai Electric Power Equipment Co., Ltd. ponuja široko paleto izdelkov podOrodja za vlečenje električnih kablovkategorija, vključno s kanalskimi palicami (za ustvarjanje pilotne vrvi), valji (za zmanjšanje trenja), in povezani dodatki za vleko/ravnanje – uporabno, ko poskušate standardizirati svoje komplete za posadko, namesto da mešate neprimerljive dele iz več virov.

pogosta vprašanja

Končni odvzem

najboljšiOrodja za vlečenje električnih kablovne samo "močneje povlecite" - zmanjšajo trenje, zaščitijo površine kablov, nadzirajte polmer upogiba in pomagajte posadki vzdrževati dosledno napetost. Če standardizirate sistem orodij okoli svojih najpogostejših poti, videli boste manj zastalih potegov, manj poškodb jakne in manj dragih popravkov.
